مجفف الألياف السائبة

أنا. مقدمة

يعد مجفف الألياف السائبة هذا نسخة محسنة من المجفف التقليدي، ويتميز بدرجة عالية من التشغيل الآلي، وسهولة التشغيل، ونطاق سرعة واسع قابل للتعديل لسلسلة التجفيف، وكفاءة عالية في استخدام الطاقة.

ثانيا. الميزات التقنية الرئيسية

1. يعتمد نظام إعادة تدوير الهواء الساخن ومخمدات موفرة للطاقة، مما يضمن كفاءة الطاقة وتجفيف أكثر تجانسًا؛

2. تستخدم سلسلة القيادة الرئيسية تنظيم سرعة تحويل التردد للتكيف مع متطلبات عملية تجفيف الألياف السائبة المختلفة؛

3. تحتوي كل غرفة تجفيف على منفذ عادم مستقل، مما يسمح بتعديل حجم العادم وفقًا لظروف العمل المختلفة، مما يوفر الطاقة.

4. غرفة التجفيف لديها نظام أوتوماتيكي مستقل للتحكم في درجة الحرارة، مما يؤدي إلى الحد الأدنى من الانحراف في درجة الحرارة.

5. يتم سحب الهواء البارد عند المدخل والمخرج، مما يضمن درجة حرارة موحدة للألياف بعد التجفيف.

6. شاشة الفلتر سهلة التنظيف.

ثالثا. التكوين الرئيسي

1. التقسيم الرئيسي: ينقسم مجفف الألياف السائبة إلى قسمين: منطقة تجفيف (3 أقسام) وحجرة نقل.

2. مروحة التدوير: يتم تركيب مروحة التدوير بقدرة 15kW في الجزء العلوي من منطقة التجفيف، مما يجعل دوران الهواء داخل الغرفة أكثر كفاءة.

3. توزيع تدفق الهواء: تم تجهيز المروحة الدائرية بحاجز توزيع تدفق الهواء، مما يضمن تدفق هواء أكثر سلاسة وانتظامًا ويضمن جودة التجفيف.

4. الإطار الفولاذي لغرفة التجفيف: تم تصنيعه باستخدام أنابيب مربعة قياسية مقاس 2.5 مم.

5. التحكم في درجة الحرارة: مُجهز بصمام غشائي هوائي موثوق به للتحكم في البخار، مما يحافظ بشكل فعال على درجة حرارة ثابتة داخل غرفة التجفيف.

6. الصرف: يستخدم تصريفًا عالي الأداء من نوع الجرافة المقلوبة مع صمام Y جانبي، مما يسمح بإعادة استخدام الصرف بشكل أكثر كفاءة والحفاظ على البخار.

7. لوحة شبكة النقل: مصنوعة من شبكة من الفولاذ المقاوم للصدأ.

8. زعانف تبديد الحرارة: 1 مجموعتان من المقصورات، باستخدام تصميم الجرح الحلزوني المصنوع من الألومنيوم؛

9. المخمدات الموفرة للطاقة: يتم تركيب المخمدات الكهربائية (فتح التحكم النسبي) في الأعلى، وضبط حجم الفتح والإغلاق في الوقت الفعلي وفقًا لدرجة الحرارة لتحقيق كفاءة أكبر في استخدام الطاقة؛

10. إزالة الحطام تحت الألواح الشبكية: يتم تركيب لوحة سفلية بين الألواح الشبكية العلوية والسفلية لسهولة التنظيف وجمع الوبر والزغب.

11. كل حجرة مجهزة بشاشات متحركة لسهولة الصيانة والتنظيف اليومي.

12. محرك القيادة مُجهز بتحكم في محول التردد، مما يسمح بالتعديل المرن لسرعة النقل حسب الحاجة.

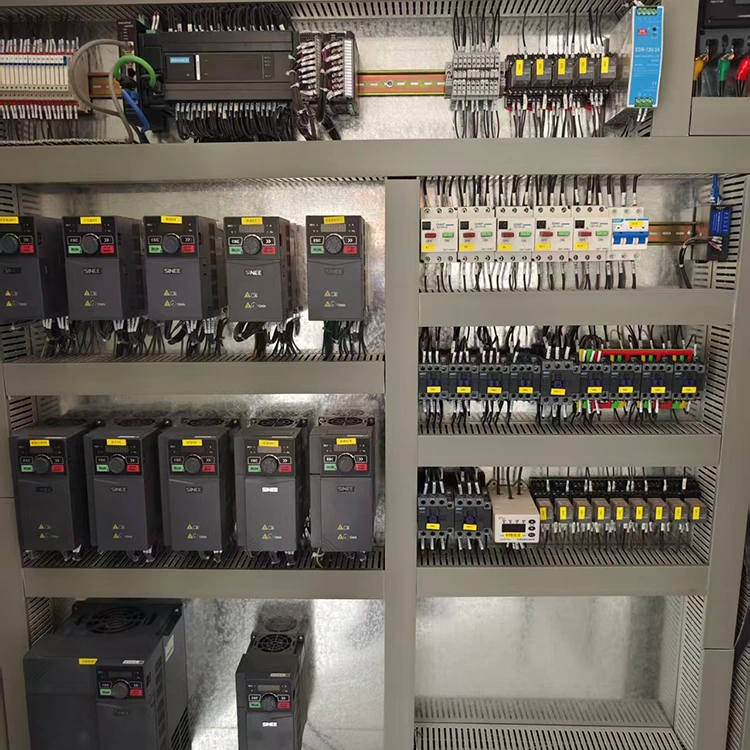

13. التحكم الكهربائي: التحكم بشاشة اللمس مع PLC المدمج، مما يوفر عملية بسيطة وشاشة عرض بديهية.

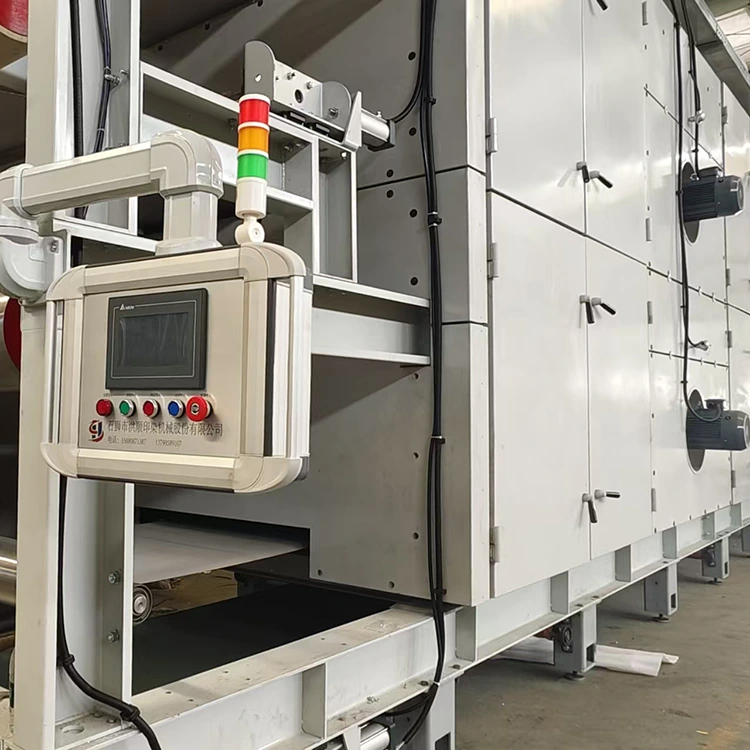

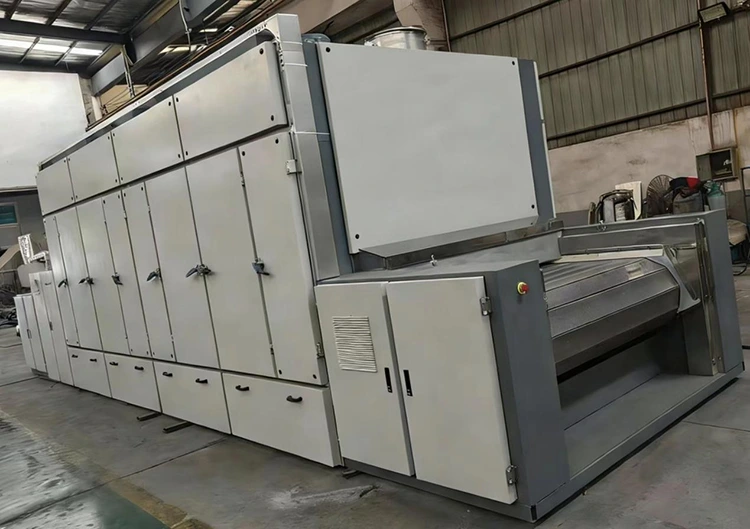

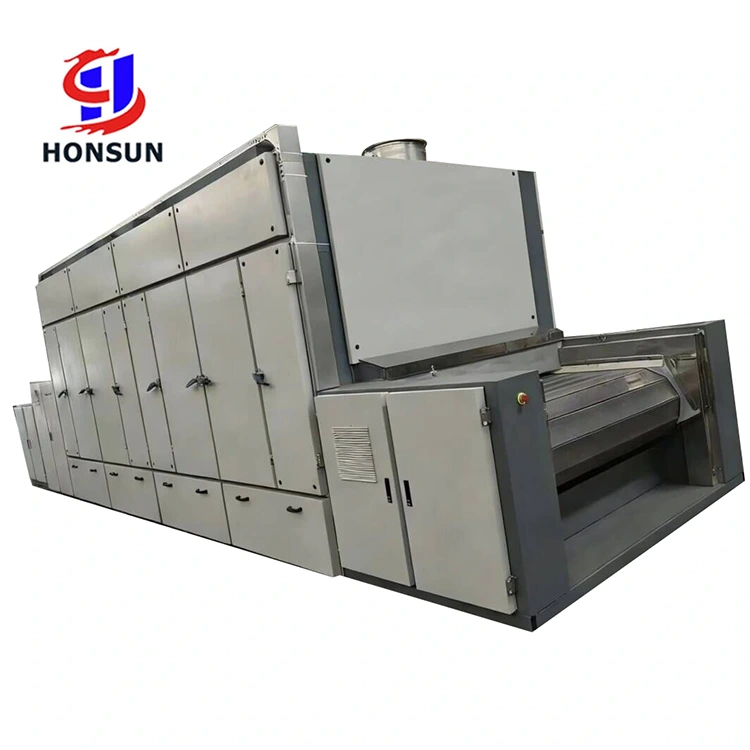

الصورة المادية

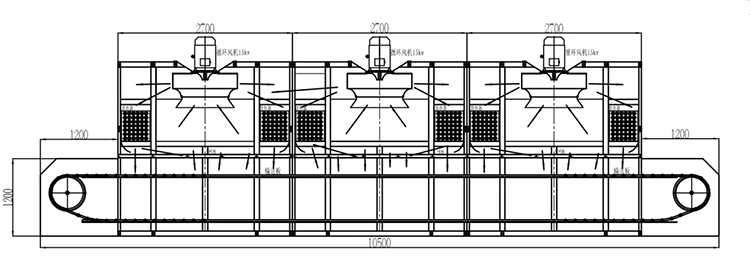

رسم الأبعاد الجانبية

رسم البعد الأمامي
